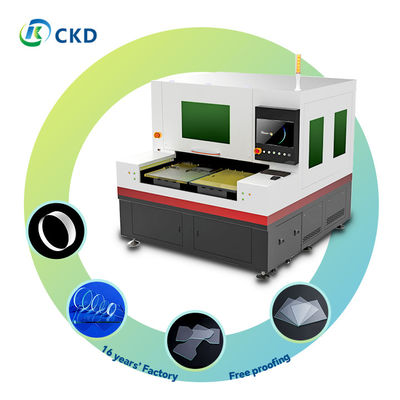

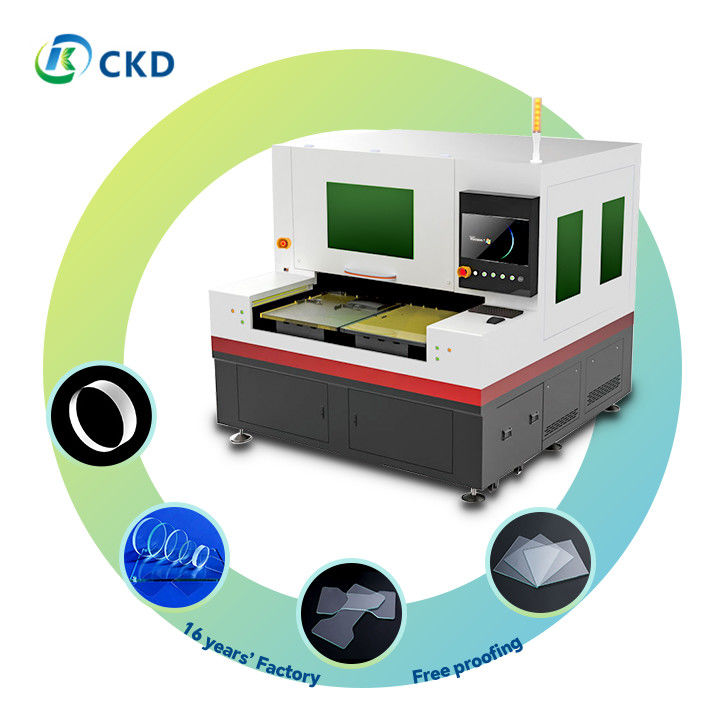

Машина для резки стекла с лазером промышленного класса с линейным двигателем XY и оптическим двигателем привода шкалы решетки

Описание продукта:

Усовершенствованный станок для лазерной резки оснащен мощным лазерным источником для превосходной производительности резки. Лазер имеет передовую конструкцию с высокочастотными импульсами, что делает его идеальным для точного промышленного применения. Станок обладает универсальными возможностями обработки материалов и может обрабатывать широкий спектр материалов, включая металлы и неметаллы. Возможности резки многофункциональны, поддерживая непрерывную резку листов, точную одноточечную резку и эффективную резку полос.

Управление осями X/Y машины использует высокоточные серводвигатели постоянного тока и сверхтонкие оптические энкодеры 0,1 мкм, что обеспечивает непревзойденную точность. Машина также оснащена интеллектуальным управлением движением с функцией автоматического отслеживания фокуса и динамическим управлением прокалыванием для эффективной и точной резки. Кроме того, включение системы камер CCD премиум-класса позволяет осуществлять визуальный мониторинг в реальном времени, распознавание образов и обнаружение точек отметки.

Машина может похвастаться впечатляющими возможностями диапазона резки, подходящими для широкого спектра промышленных применений с возможностью обработки материалов толщиной до 19 мм. Прецизионные компоненты основания двигателя и оптической платформы изготовлены из натурального гранита, разработаны для превосходной стабильности и устойчивости к вибрации, а также обеспечивают постоянную точность с течением времени.

Усовершенствованная машина лазерной резки удобна в использовании, проста в эксплуатации и существенно сокращает отходы материала благодаря точной резке. Подходит как для мелкосерийного, так и для крупносерийного производства, имеет низкие требования к техническому обслуживанию, что обеспечивает долгосрочную надежность.

Функции:

Технические параметры:

Тип используемого лазера различается в зависимости от модели, но все модели используют волоконный лазер с ультракороткими импульсами. Средняя мощность наших лазеров составляет 50 Вт, также доступны варианты на 10 Вт, 20 Вт, 30 Вт, 60 Вт и 80 Вт. Наши лазеры работают на длине волны 1064 нм со второй гармоникой на 532 нм. Ширина импульса составляет менее 10 пикосекунд, а частота повторения регулируется от 1 Гц до 1000 кГц. Наши лазеры также имеют качество луча, близкое к дифракционно-ограниченному, со значением M² менее 1,2.

Наши лазеры обеспечивают точную резку с точностью позиционирования ±2 мкм по всей рабочей области. Повторяемость составляет ±1,5 мкм, с угловой точностью ±16 угловых секунд. Максимальная скорость резки составляет до 1000 мм/с. Наши лазеры могут резать сверхтонкое стекло толщиной до 1 мм и стандартное стекло толщиной до 19 мм (в зависимости от свойств материала и требований к резке). Минимальная ширина линии составляет ≤30 мкм, а минимальный диаметр отверстия составляет ≤20 мкм.

Мы предлагаем как одноплатформенные, так и двухплатформенные модели. Размер рабочей зоны варьируется в зависимости от модели, с вариантами 400x500 мм, 600x700 мм и 600x900 мм для каждой платформы в двухплатформенных моделях. Одноплатформенная модель имеет варианты 400x500 мм, 600x700 мм или 600x900 мм.

Потребляемая мощность наших лазеров составляет 150 Вт, в режиме ожидания — 250 Вт/350 Вт. Входное напряжение — 220 В переменного тока ± 10%, частота — 50–60 Гц.

Размеры наших машин варьируются в зависимости от модели: длина от 1600 мм до 2550 мм, ширина от 1700 мм до 2080 мм, а высота составляет 1960 мм. Вес варьируется от 3500 кг до 5000 кг в зависимости от модели.

Наши лазеры включают встроенную систему водяного охлаждения для термостабильности. Мы также используем усовершенствованную систему управления ЧПУ с возможностями высокоскоростной обработки. Наши лазеры поставляются с фирменным программным обеспечением для оптимизации резки и защитным кожухом лазера класса 1 с кнопками аварийной остановки.

Наши лазеры требуют рабочей температуры 18-28°C (64-82°F) и влажности 40-70% без конденсации. Стабильность мощности может колебаться до ±5% максимум.

Мы предлагаем несколько дополнительных обновлений, включая улучшенную систему технического зрения для автоматического выравнивания, автоматизированную систему загрузки/выгрузки материалов, индивидуальные конструкции креплений для конкретных приложений, а также расширенные пакеты гарантий и услуг. Обратите внимание, что технические характеристики могут немного отличаться в зависимости от конкретных конфигураций и постоянного совершенствования продукта. Пожалуйста, проконсультируйтесь с нашей технической командой для получения самой последней информации и вариантов настройки.

Приложения:

Наш передовой станок для лазерной резки предназначен для удовлетворения широкого спектра промышленных потребностей, обеспечивая точность и эффективность при работе с различными материалами и в различных областях применения:

• Идеально подходит для создания высокоточных приборных панелей, приборных панелей и интерфейсов управления.
• Возможность обработки материалов тонкой и средней толщины с исключительной точностью.

• Сверхтонкое стекло:Точная резка тонких стеклянных листов для электронных устройств
• Белое стекло:Чистая и точная обработка для декоративных и архитектурных применений
• Высокоборосиликатное стекло:Специализированная резка лабораторного оборудования и термостойких изделий
• Кварцевое стекло:Прецизионная резка для нужд оптических компонентов и полупроводниковой промышленности

• Специально разработан для резки печатных плат, гибких плат и других электронных подложек.
• Обеспечивает чистые края и минимальное тепловое воздействие на чувствительные электронные материалы.

• Огранка сапфира:Для циферблатов, объективов камер смартфонов и дисплеев высокого класса
• Точная огранка драгоценных камней:Создание сложных дизайнов из драгоценных и полудрагоценных камней
• Производство светодиодных компонентов:Резка сапфировых пластин для производства светодиодов

• Возможность обработки различных компонентов ЖК-дисплеев, в том числе:
  • Проводящие пленки ITO (оксид индия и олова)
  • Цветовые фильтры RGB
  • Поляризационные пленки
• Обеспечивает точную резку без повреждения деликатных материалов.

• Точная резка оптического стекла K9 для высококачественных линз и призм
• Прецизионное формование оптических пленок для различных промышленных и научных применений

• Микрорезка мелких сложных деталей для медицинской и аэрокосмической промышленности
• Резка по индивидуальному заказу для создания уникальных дизайнов и прототипов изделий
• Многослойная обработка материалов для композитных изделий

Универсальность нашей системы лазерной резки делает ее бесценным инструментом во многих отраслях промышленности: от бытовой электроники до передовых научных исследований, гарантируя высококачественные результаты и эффективные производственные процессы.
