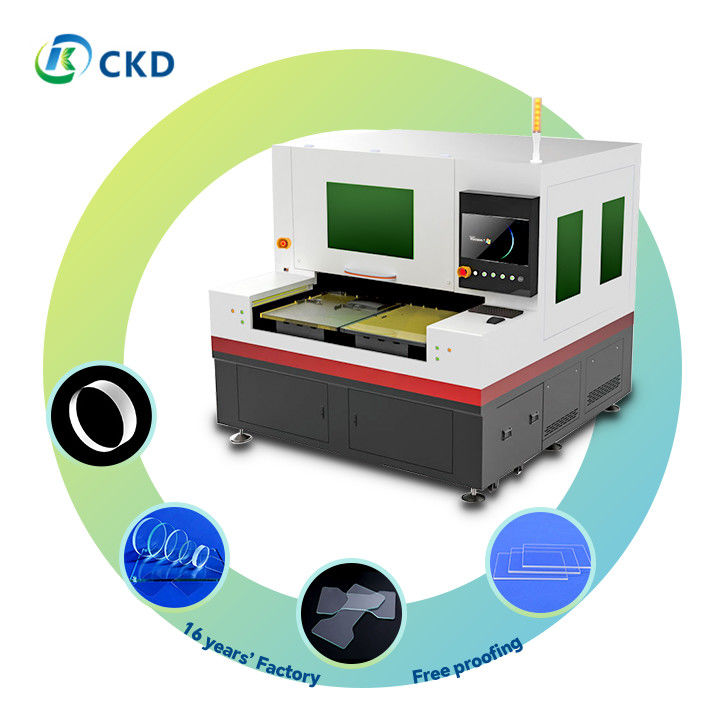

All in One Glass Cutting and Splitting Machine with Remote Diagnostics

Все в одном режущее и расщепляющее стекло устройство с дистанционной диагностикой

Продукция - Лазерная стеклорезающая машина

Выделить

Машины для резки стекла
,
Машина для резки стекла для дистанционной диагностики
,
Все в одном режущем стекле
Повторяемость

±1,5 мкм
Имя

Машины для резки и разделения стекла (все в одном)
Размер работы

610*700 мм х 2 настраиваемая
Лазерная длина волны

1064 нм
Разделяющий лазерный источник

RFC02 (Радиочастотность CO2) - RFC02 10.6μm 150 Вт (возможности: 250 Вт / 350 Вт) - 150 Вт ((250 Вт
Требования к техническому обслуживанию

Рекомендуется оптическое выравнивание каждые 200 часов, и замена охлаждающей жидкости каждые 1000 ча
Система охлаждения

Охлаждение водой
Частота импульса

1 Гц - 1000 кГц
Место происхождения

Китай
Фирменное наименование

CKD
Сертификация

ISO CE
Model Number

CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
Minimum Order Quantity

1
Цена

Negotiated
Packaging Details

Wooden vacuum packaging
Delivery Time

25-45 days
Payment Terms

L/C, T/T
Supply Ability

60sets per month

Все в одном режущее и расщепляющее стекло устройство с дистанционной диагностикой

Name: Все в одном режущее и расщепляющее стекло устройство с дистанционной диагностикой
Brand: ShenZhen CKD Precision Mechanical & Electrical Co., Ltd.
SKU: CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
Price: 20,007.00 USD
Availability: InStock

button button

Получить цену Контакт

Описание продукта:

Усовершенствованная лазерная режущая машина: точность и универсальность

Ключевые особенности:

Высокомощный лазерный источникОснащен новейшим высокочастотным импульсным лазером для превосходного резки.
Многогранная обработка материалов:Способен обрабатывать широкий спектр материалов, включая металлы и неметалы.
Многофункциональные способы резки:
- Поддерживает непрерывную резку листов
- Точная одноточечная резка
- Эффективная резка полос
Усовершенствованное управление осью X/Y:Использует высокоточные сервомоторы постоянного тока и ультратонкие оптические кодеры 0,1 мкм для непревзойденной точности.
Интеллектуальный контроль движения:Обладает функцией автоматического слежения за фокусом и динамическим управлением пирсингом.
Изображения высокого разрешения:Включает в себя высококачественную систему камер CCD для визуального мониторинга в режиме реального времени, распознавания моделей и обнаружения точек отметки.
Сильное питание:Оборудовано немецким источником питания высокой стабильности, тайваньского бренда, используемого для оптических компонентов.
Впечатляющий диапазон резки:Способен обрабатывать материалы толщиной до 19 мм, обслуживая широкий спектр промышленных применений.
Компоненты с высокой точностью:
- Моторная база и оптическая платформа, построенные из натурального гранита
- Проектированы для превосходной стабильности и сопротивления вибрациям
- Обеспечивает сохранение точности с течением времени

Дополнительные преимущества:

Идеально подходит для высокоточных промышленных применений
Удобный интерфейс для простой работы
Уменьшение отходов материала благодаря точному резению
Подходит как для небольшого производства, так и для большого производства
Низкие требования к техническому обслуживанию, обеспечивающие долгосрочную надежность

Особенности:

Усовершенствованная лазерная режущая система: особенности, преимущества и применение

Ключевые особенности

Точная резка
- Неравномерная форма высокоскоростной резки
- Огранка контуров
- Бурение мелких отверстий
- Возможности ручной резки
Высокая обработка
- Высококачественная отделка краев
- Никаких эффектов затухания
- Минимальная потеря материала
- Обрезка без осколки
Экологически чистые работы
- Без загрязнения
- Нет остатков порошка
- Отсутствие производства сточных вод

Преимущества

Высокоскоростная обработка
- Быстрая резка сложных форм и узоров
Высокое качество резки
- Чистые края без зазубления
- Минимальные или отсутствующие высыпания
- Чрезвычайно небольшие осколки, если таковые имеются
Эффективность
- Высокая доходность
- Низкое потребление
- Энергоэффективная эксплуатация
Экологически чистые
- Чистый процесс без вредных побочных продуктов

Совместимые материалы

Специализированное стекло
- Ультрапрозрачное стекло
- Простое белое стекло
- Стекло с высоким содержанием боросиликата
- Кварцевое стекло
Электронные компоненты
- Стеклянные крышки для телефонов
- Стекло для автомобилей
- Стеклянные чехлы для камер
- ЖК-экраны
Оптические материалы
- Стекло K9
- Различные оптические фильтры
- Резка зеркал
Ценные материалы
- Обработка сапфира для часов и электронных компонентов

Применимые отрасли

Производство стекла
- Оптическое стекло
- Стекло закаленное
- Сверхтонкое стекло
- Лабораторная стеклянная посуда
- Медицинское оборудование из стекла
Электроника
- Экраны и крышки для мобильных телефонов
- Дисплеи планшетов
- Экраны ноутбуков
- Оптическое/ITO/желтое/фиолетовое полупроводниковое стекло
Автомобильная промышленность
- Окна и лобовые стекла автомобилей
- Дисплеи приборной панели
- Планшеты приборов
Недвижимость и строительство
- Архитектурное стекло
- Декоративные стеклянные панели
- Стеклянные светильники для ванных комнат
Бытовая техника
- Стеклянные панели для печей и холодильников
- Компоненты стекла для освещения
СМИ
- Экраны мобильных устройств
- Часы с сапфировыми крышками
- Камеры и объективы видеонаблюдения
Новый энергетический сектор
- Стекло для солнечных панелей
- Специализированное стекло для энергоэффективных окон
Аэрокосмическая промышленность и оборона
- Высокоточные оптические компоненты
- Специализированное стекло для экранов кабины
Медицинские и научные исследования
- Стекло лабораторного оборудования
- Оптические линзы для медицинских изделий
- микрофлюидные чипы

Эта передовая система лазерной резки предлагает универсальное решение для широкого спектра отраслей промышленности, обеспечивая высокую точность, эффективность и экологическую обработку различных стеклянных и оптических материалов.Его способность обрабатывать сложные формы и деликатные материалы делает его идеальным выбором как для крупномасштабного производства, так и для специализированного производства., высококачественные приложения.

Технические параметры:

Технические параметры: передовые системы лазерной резки

Параметр	Ультракороткоимпульсная лазерная режущая машина с двумя платформами	Двухплатформенная пикосекундная лазерная резальная машина	Одноплатформенная пикосекундная лазерная резальная машина
Номер модели	HT-1PG-6070GD/6090GD	HT-1PG-4050D/6070D/6090D	HT-1PG-4050/6070/6090

Спецификации лазера

Тип лазера:Ультракороткий импульс волоконного лазера (специфический тип варьируется в зависимости от модели)
Средняя мощность:50 Вт (доступны варианты 10 Вт, 20 Вт, 30 Вт, 60 Вт, 80 Вт)
Длина волны:1064 нм, с второй гармонией на 532 нм
Ширина импульса:< 10ps (пикосекунды)
Уровень повторения:1 Hz - 1000 kHz (регулируемый)
Качество луча:M2 < 1,2 (почти дифракционно-ограниченный луч)

Производительность резки

Точность позиционирования:± 2 мкм над всей рабочей зоной
Повторяемость:±1,5μm, с угловой точностью ±16 дуговой секунды
Максимальная скорость резки:До 1000 мм/с
Толщина резки:
- Сверхтонкое стекло: ≤1 мм
- Стандартное стекло: ≤19 мм (отличается от свойств материала и требований к резке)
Минимальная ширина линии:≤ 30 мкм (в зависимости от материала)
Минимальный диаметр отверстия:≤ 20 мкм

Размеры рабочей зоны

Модели с двумя платформами:600x700 мм, 600x900 мм или 400x500 мм на платформу
Модель с одной платформой:400х500 мм, 600х700 мм или 600х900 мм

Электроэнергетика и электротехника

Потребление энергии:150 Вт (250 Вт/350 Вт в режиме ожидания)
Входное напряжение:AC220V ± 10%
Частота:50-60 Гц

Физические характеристики

Размеры машины:
- Длина: 1600 - 2550 мм (в зависимости от модели)
- Ширина: 1700 мм - 2080 мм
- Высота: 1960 мм
Вес:3500 - 5000 кг (в зависимости от модели)

Дополнительные особенности

Система охлаждения:Встроенное водяное охлаждение для тепловой стабильности
Система управления:Усовершенствованный ЧПУ с высокоскоростной обработкой
Программное обеспечениеВключается программное обеспечение для оптимизации резки
Особенности безопасности:Класс 1 лазерный защитный корпус, кнопки аварийной остановки

Экологические требования

Рабочая температура:18-28°C (64-82°F)
Влажность:40-70% неконденсирующие
Стабильность питания:Максимальное колебание ± 5%

Факультативные обновления

Улучшенная система зрения для автоматического выравнивания
Автоматизированная система погрузки/разгрузки материалов
Конструкции светильников на заказ для конкретных применений
Расширенная гарантия и сервисные пакеты доступны

Примечание: спецификации могут немного отличаться в зависимости от конкретной конфигурации и постоянного улучшения продукции.Пожалуйста, проконсультируйтесь с нашей технической командой для получения наиболее актуальной информации и вариантов настройки.

Применение:

Предлагаемая нами передовая лазерная режущая машина предназначена для удовлетворения разнообразных потребностей различных отраслей промышленности.

1Производство приборных панелей

Идеально подходит для изготовления высокоточных приборных панелей, приборных панелей и интерфейсов управления
Способно обрабатывать тонкие и средние материалы с исключительной точностью

2Специализированная обработка стекла

Сверхтонкое стекло: Деликатные стеклянные листы для электронных устройств
Белое стекло: Чистая и точная обработка для декоративных и архитектурных применений
Стекло с высоким содержанием боросиликата: Специализированная резка лабораторного оборудования и теплостойких изделий
Кварцевое стекло: Прецизионная резка для нужд оптических компонентов и полупроводниковой промышленности

3Производство электронных компонентов

Для резки ПКБ, гибких схем и других электронных подложков
Обеспечивает чистые края и минимальное тепловое воздействие на чувствительные электронные материалы

4. Обработка драгоценных камней и драгоценных материалов

Обрезка сапфира: для линий часов, линз камер смартфонов и высококлассных дисплеев
Точное формирование драгоценных камней: создание сложных рисунков из драгоценных и полудрагоценных камней
Производство светодиодных компонентов: резка сапфировых пластин для производства светодиодов

5Производство панелей жидкокристаллических дисплеев (LCD)

способные обрабатывать различные компоненты LCD, включая:
- Проводящие пленки ITO (оксид индия и олова)
- Цветовые фильтры RGB
- Поляризационные пленки
Обеспечивает точную резку без повреждения деликатных материалов для дисплея

6Специализированная обработка оптической пленки

Точная резка оптического стекла K9 для высококачественных линз и призмов
Точная формовка оптических пленок для различных промышленных и научных применений

Дополнительные возможности включают:

Микрорезание мелких, сложных деталей для медицинской и аэрокосмической промышленности
Резка форм на заказ для уникальных конструкций и прототипов продукции
Многослойная обработка материалов для композитных изделий

Многофункциональность нашей системы лазерной резки делает ее бесценным инструментом во многих отраслях, от потребительской электроники до передовых научных исследований,обеспечение качественных результатов и эффективных производственных процессов;.
